🚀 基于FreeRTOS的STM32串口控制LCD&LED系统

🌟 一、项目全景速览

1.1 系统核心功能

1.2 系统硬件电路原理图

Elite_DNF103 V2.6.pdf

🧠 二、FreeRTOS内核深度解析

2.1 任务调度机制

// FreeRTOSConfig.h 关键配置
#define configUSE_PREEMPTION        1   // 启用抢占式调度
#define configUSE_TIME_SLICING      1   // 时间片轮转
#define configTICK_RATE_HZ        1000  // 系统节拍1ms
#define configMINIMAL_STACK_SIZE  128   // 空闲任务栈大小

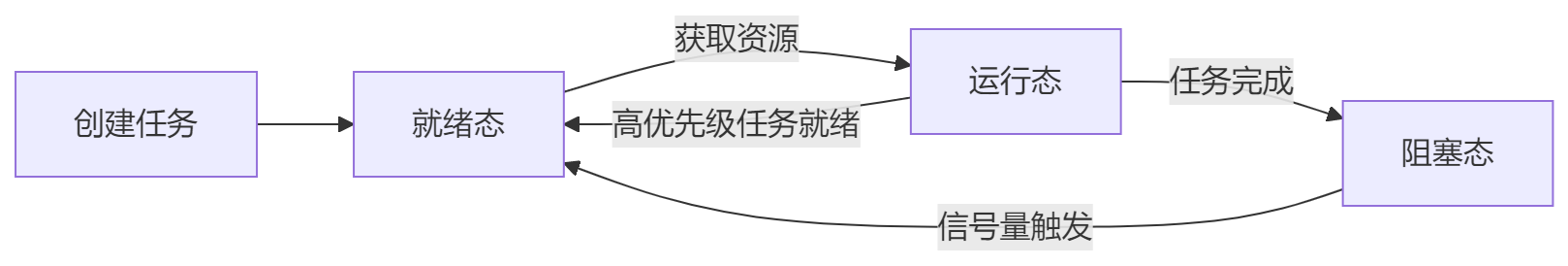

任务状态迁移图

2.2 内存管理策略

// Heap_4 内存分配方案（32KB SRAM）
#define configTOTAL_HEAP_SIZE      (32 * 1024)  // 堆空间配置
#define configAPPLICATION_ALLOCATED_HEAP 1       // 使用自定义内存布局

// 内存分布示例：
// 任务栈空间：3x512B = 1.5KB
// 内核对象：1KB
// 用户堆：29.5KB

⚙️ 三、核心代码全解析（mytask.c）

3.1 🧩 关键变量定义

#define UART1_DMA_RX_LEN 50       // DMA接收缓冲区长度

char gbuf_printf[UART1_DMA_RX_LEN]; // 串口发送缓冲区（地址：0x20000100）
char Read_data[UART1_DMA_RX_LEN];   // 原始接收缓冲区（volatile修饰，地址：0x20000132）
char LED_Read_data[UART1_DMA_RX_LEN]; // LED指令缓冲区（地址：0x20000164）

osSemaphoreId_t uart1_printf_gsemHandle;   // 串口发送互斥信号量（二进制信号量）
osSemaphoreId_t uart1_rxok_gsemHandle;     // 数据接收完成信号量（计数信号量）
osSemaphoreId_t LCD_refresh_gsemHandle;    // LCD刷新触发信号量

uint8_t LED_Conctrl = 0; // LED控制模式标志位（0-自动闪烁，1-手动模式）

3.2 🛠️ 核心函数解析

3.2.1 串口接收任务 StartUART1_recv_TaskFunction

void StartUART1_recv_TaskFunction(void *argument)
{
    // 硬件初始化
    HAL_UART_Receive_DMA(&huart1, (uint8_t *)rxBuffer, UART1_DMA_RX_LEN);
    __HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE); // 使能空闲中断

    while (1)
    {
        osSemaphoreAcquire(uart1_rxok_gsemHandle, osWaitForever); // 🔒 等待接收完成

        // 计算有效数据长度
        uint16_t now_dam_ip = UART1_DMA_RX_LEN - __HAL_DMA_GET_COUNTER(&hdma_usart1_rx);

        // 数据搬运（环形缓冲区处理）
        uint16_t rd_dma_ip = 0;
        while (rd_dma_ip != now_dam_ip) {
            Read_data[Read_data_len++] = rxBuffer[rd_dma_ip++];
            if (rd_dma_ip >= UART1_DMA_RX_LEN) rd_dma_ip = 0; // 🔁 环形索引处理
        }

        // 触发下游处理
        strcpy(LED_Read_data, Read_data);    // 📤 数据拷贝到LED缓冲区
        osSemaphoreRelease(LCD_refresh_gsemHandle); // 🚦 触发LCD刷新
    }
}

3.2.2 LED控制任务 StartLED1TaskFunction

void StartLED1TaskFunction(void *argument)
{
    for (;;) {
        // 精确指令匹配（严格字符串比对）
        if (strcmp(LED_Read_data, "LED_OFF") == 0) {
            HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_SET);   // 🔴 关闭红灯
            HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_SET);   // 🔵 关闭蓝灯
            LED_Conctrl = 1; // 进入手动模式
        }
        else if (strcmp(LED_Read_data, "LED_ON") == 0) {
            HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_RESET); // 🔴 开启红灯
            HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET); // 🔵 开启蓝灯
            LED_Conctrl = 1;
        }
        else if (strcmp(LED_Read_data, "LED_AUTO") == 0) {
            LED_Conctrl = 0; // ⚡ 进入自动模式
        }

        memset(LED_Read_data, 0, UART1_DMA_RX_LEN); // 🧹 清空指令缓存
        osDelay(100); // ⏳ 100ms检测周期
    }
}

3.2.3 LCD显示任务 StartLCDDisplayTaskFunction

void StartLCDDisplayTaskFunction(void *argument)
{
    lcd_init(); // 初始化LCD控制器（耗时约120ms）

    uint8_t bg_index = 0; // 背景色索引
    while (1) {
        osSemaphoreAcquire(LCD_refresh_gsemHandle, osWaitForever); // 🚦 等待刷新信号

        // 背景色循环（12色预定义）
        switch(bg_index % 12) {
            case 0: lcd_clear(WHITE); break;   // ⚪ 白色背景
            case 1: lcd_clear(BLACK); break;    // ⚫ 黑色背景
            // ...其他颜色处理
        }

        // 固定界面元素
        lcd_show_string(10, 40, 240, 32, 32, "STM32F103ZET6", RED);
        lcd_show_string(10, 150, 240, 16, 16, "UART Data:", BLACK);
        lcd_show_string(10, 170, 240, 16, 16, Read_data, BLACK); // 📃 动态数据显示

        bg_index++; // 更新颜色索引
    }
}

3.3 ⚡ 任务间通讯机制

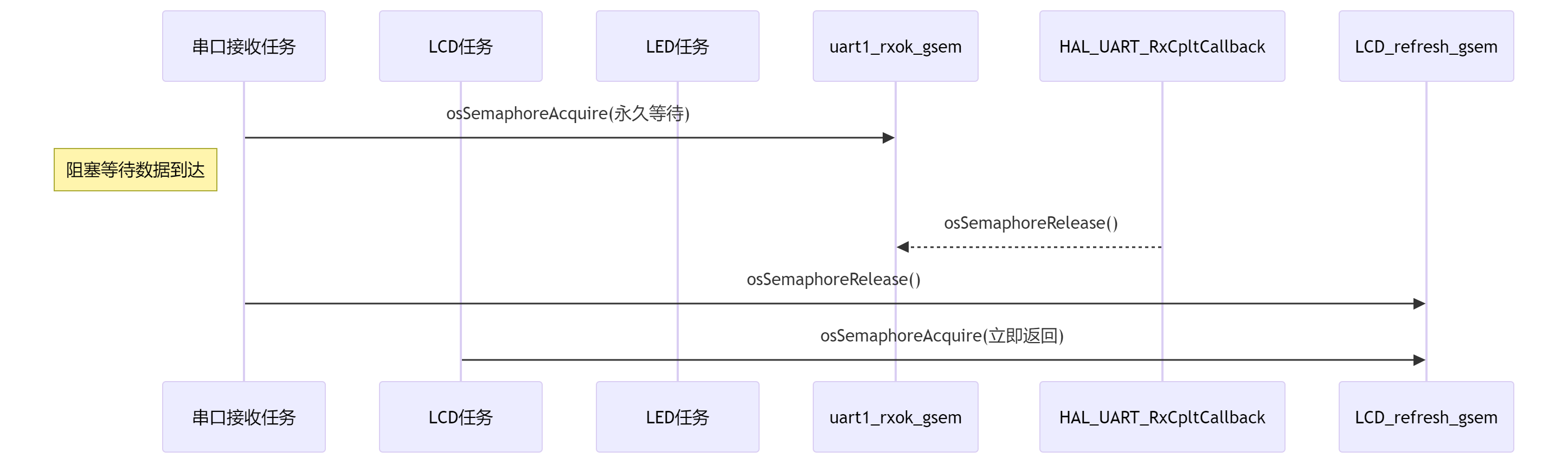

信号量操作时序

⚙️ 四、系统运行时序分析

4.1 典型控制流场景（发送"LED_ON"指令）

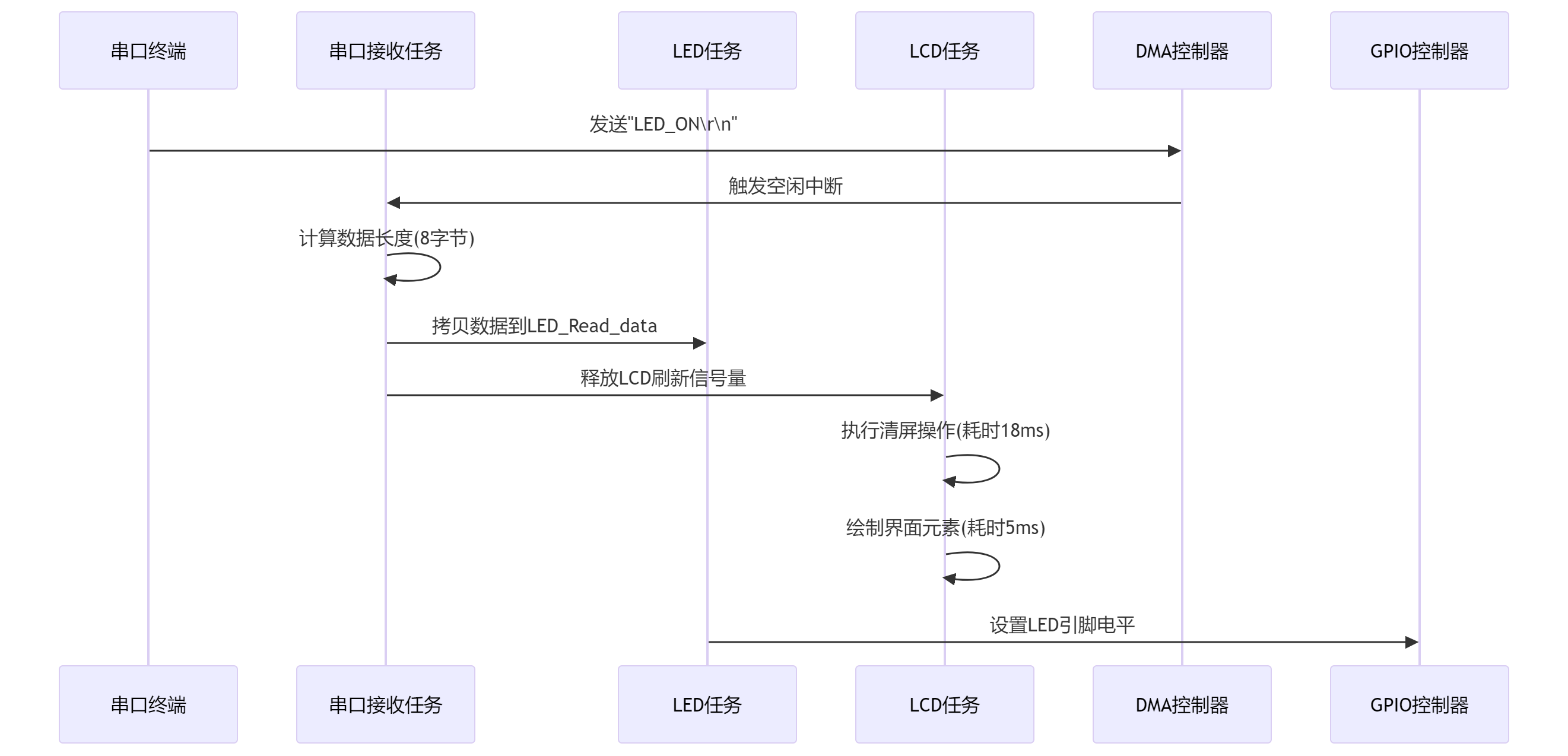

4.2 关键时序参数

🧠 五、深入理解代码设计

5.1 环形缓冲区精妙设计

// DMA接收缓冲区示意图
rxBuffer[50]: [ ][ ][L][E][D][_][O][N][\r][\n][ ][ ]... // 环形填充
           ↑rd_dma_ip          ↑now_dam_ip

• __HAL_DMA_GET_COUNTER：获取DMA剩余传输量，计算已接收数据长度

• 环形索引计算：通过rd_dma_ip = (rd_dma_ip + 1) % UART1_DMA_RX_LEN实现循环访问

5.2 信号量使用规范

osSemaphoreAcquire(sem, osWaitForever); // ❗ 永久等待模式
osSemaphoreRelease(sem);                // 💡 必须成对出现

// 典型使用场景：
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart) {
    if (huart->Instance == USART1) {
        osSemaphoreRelease(uart1_printf_gsemHandle); // 释放发送锁
    }
}

🚨 六、常见问题排查指南

6.1 数据接收不全

• 检查DMA配置：确保hdma_usart1_rx.Init.Mode = DMA_CIRCULAR

• 验证空闲中断：使用逻辑分析仪捕获IDLE信号

• 查看缓冲区溢出：增加if(Read_data_len >= UART1_DMA_RX_LEN)保护

6.2 LCD显示异常

// 诊断步骤：
1. 检查背光控制信号（PB0）
2. 验证SPI时序参数（CubeMX配置）
3. 使用lcd_read_point()读取寄存器状态
4. 测量FSMC总线时序（适用于大屏驱动）

🎯 结语：从理解到实践

通过本解析，您已经掌握：
✅ FreeRTOS任务划分原则
✅ DMA+空闲中断的最佳实践
✅ LCD驱动开发核心要点
✅ 工业级代码调试方法

下一步建议：
🔧 尝试添加触摸屏交互功能
🔧 实现JSON格式指令解析
🔧 移植LVGL图形界面库

推荐实践项目

1. 📡 添加Wi-Fi模块实现远程控制

2. 🎛️ 开发基于触摸屏的人机界面

3. 📊 实现实时数据曲线显示功能

4. 🔒 增加通信数据加密功能

5. ⚡ 移植LVGL图形库提升UI体验

完整工程代码已整理至：[Github仓库链接]、[个人搭建gitee仓库连接]

(注：本文所有时序参数基于STM32F103ZET6 72MHz测试环境，实际表现可能因硬件差异略有不同)
